Rechnersteuerbare Messverstärker

DASIM & SIQUAD

Die Verstärker sind für die verschiedensten Sensoren in Prüfständen der Automobiltechnik, Maschinen- und Anlagenbau, Forschung und Entwicklung einsetzbar.

Signalkonditionierung

Sie bieten Sensorspeisung, Potenzialtrennung, Signalkonditionierung, analoge und/oder digitale Messdatenausgabe in höchster Präzision.

Ein CAN-Interface Einschub dient zum synchronen Erfassen von Botschaften aus dem CAN-Bus. Diese sind dann auf dem internen digitalen Datenbus verfügbar und können mit den anderen Messdaten zusammen über die Erfassungssoftware weiter verarbeitet werden. Jeder CAN-Interface Einschub hat zwei voneinander unabhängige CAN Knoten. Jeder Knoten kann jeweils 24 Daten mit je 16 Bit synchron übertragen, die zu verschiedenen Datenformaten zusammengefasst werden können. Beide Knoten lassen sich zusammenschalten. Eine Busterminierung ist per Parametrier-Software zuschaltbar. Das DIO Modul dient zur Erfassung von 8 digitalen Eingangssignalen (z.B. logische Zustände) und zur Ausgabe von Schaltsignalen über Relais. In einer erweiterten Version kann es auch zur Erfassung von Signalen aus Frequenz- und Inkrementalgebern verwendet werden.

Das AO Modul gibt einstellbare Spannungen bis ± 10 V aus.

Die 19“ Standard-Gehäuse sind für mobilen oder stationären Einsatz erhältlich (DC-Speisung 9..36 V oder AC-Speisung 110..230 V) und haben eine Zentraleinheit mit Ethernetschnittstelle zur Messdatenerfassung und Parametrierung, sowie eine CAN-Schnittstelle zur Kommunikation mit einem CAN-Bus.

Die Verstärker können auch über eine serielle (RS 232 / RS 485) Schnittstelle parametriert werden. Mehrere Gehäuse können über die Ethernetschnittstelle beliebig synchron kaskadiert werden. Für beide Systeme gibt es 19“ Gehäuse oder 84 TE Baugruppenträger mit 2 bis 16 Einschubbuchten. Speziell auf dezentrale Anwendungen und/oder nur wenige Kanäle zugeschnitten, gibt es in der SIQUAD Reihe Compact-Module und Mini-Systeme mit 1, 2 bzw. 3 Verstärkereinheiten, auch für die Montage auf Tragschienen.

Für die digitale Messdatenerfassung stehen die Erfassungssoftware DAQSoft oder Treiber für DASYLab, LabVIEW und DIAdem zur Verfügung. Über CAN können die Daten mit beliebigen Tools erfasst werden.

Merkmale System

  • Digitale Signalverarbeitung
  • Digitale Signalkonditionierung

Merkmale Geber

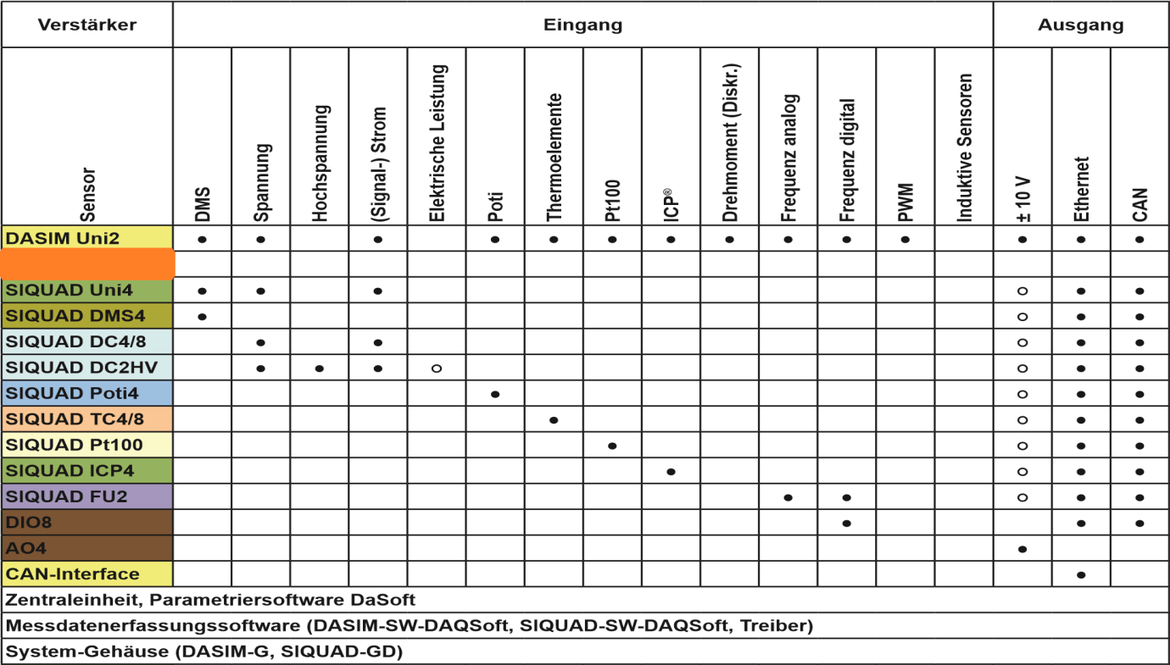

  • DMS-Brücken
  • Strom-, Spannungssignale
  • Potentiometer
  • Shuntsensoren
  • Thermoelemente
  • Pt100 Widerstände
  • ICP®-Sensoren
  • Frequenz
  • Drehzahl, Impuls
  • Digitale Ausgänge

Einsatzgebiete

  • Industrielle Mess- und Regelungstechnik
  • Prüfstandsmesstechnik
  • Mobile Messtechnik
  • Signalkonditionierung
  • Signalfilterung
  • Signalerfassung
